Маркировка в трубчатых электронагревателях представляет собой надпись, нанесенную на корпус. Добросовестные производители, работающие в соответствии со стандартами, наносят такие «пометки» в обязательном порядке. Нанесение осуществляется с помощью маркировочного аппарата.
Что обозначает маркировка ТЭНов?
Расшифровка маркировки ТЭНов позволяет узнать:
- тип нагревательного прибора или условное обозначение материала из которого он сделан;
- габаритные размеры;
- среду работы;
- напряжение, мощность;
- длину заделки контактов;
- месяц и год выпуска продукта;
- код страны изготовителя.
Заделкой контактов называется глубина их размещения внутри конструкции, при измерении считается расстояние от начала трубки до намотанной нихромовой проволоки. Номинальная длина контактных стержней в заделке должна находиться в пределах от 40 мм до 630 мм. Величина записывается латиницей: А — 40 мм, В — 65 мм, С — 100 мм и т.д., согласно обозначению ТЭНов по ГОСТу 13268-88.
Нагреваемая среда тоже имеет своё обозначение, в зависимости от нее меняется материал, из которого изготовлен ТЭН. В рамках одной среды допускается применение разных металлов.
- Х — происходит нагревание воды, слабых растворов кислот или щелочей для медных и латунных покрытий ТЭНов.
- J — та же среда, но уже для другого материала — нержавейки.
Для воздушных ТЭНов из нержавеющей стали имеется два обозначения: Т и К. Разница заключается в разном характере нагрева воздуха, в первом случае это спокойный воздух, во втором — движущийся со скоростью 6 м/с.
Значение и вариации аббревиатуры «ТЭН»
Классическая аббревиатура ТЭН — трубчатый электрический нагреватель, однако некоторые конструктивные исполнения находят свое отражение в расшифровке.
ТЭНР — такой же прибор, но уже выполненный с оребрением, металлической лентой, огибающей трубку по спирали по всей её длине. Данное дополнение увеличивает поверхность для выработки тепла и его отдачи, снижает нагрузку на сам греющий элемент.
ТЭНП — патронный трубчатый нагреватель. Вывод контактов осуществляется только с одной стороны, другая сторона запаяна. Прибор выглядит как гильза.

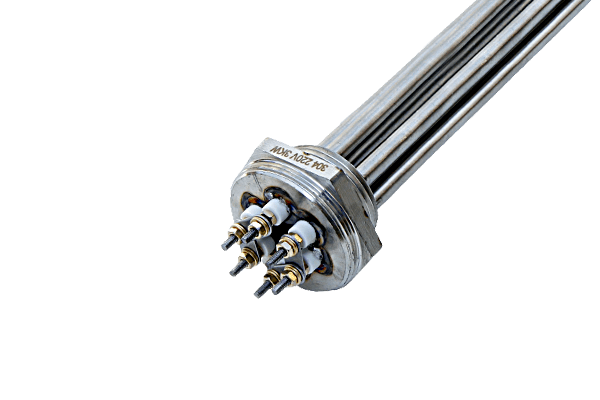

Условное обозначение ТЭНов в группе или блоком трубчатых нагревателей — ТЭНБ. На одном фланце размещается от двух электронагревателей. Самые расхожие модели блоков состоят из нескольких одинаковых ТЭНов в форме 2 или буквы U. В маркировке ТЭНБ аналогично указываются размеры конструкции (длина, диаметр трубки).
У прямых, U-образных ТЭНов и других изогнутых моделей длина измеряется по трубе, исключая изолятор, размер шпильки и штуцер, если он есть. Развернутая длина представляет собой расстояние от начала до конца трубки.
Описание технических характеристик электронагревателя
Описание технических характеристик располагается на расстоянии от начала трубки, обычно отступают более 7 см. Качество маркировки — одно из подтверждений качества продукции. На подделке, как правило, её нет или надпись неразборчиво и криво выбита. Текст должен быть ровным, чётким, хорошо читаемым.
У проверенных производителей маркировка не должна вызывать сомнений, так как перед этим продукция многократно проходит проверки на качество и соответствие заявленным характеристикам. Однако, если вы все-таки хотите проверить точность указанных характеристик, например, мощность нагревателя, измерьте сопротивление на контактах с помощью мультиметра. Пользуясь полученным результатом, найдите по формуле мощность:
где U — имеющееся напряжение, R — сопротивление.
Варианты возможных обозначений маркировки трубчатых электронагревателей:
ТЭН — 188 А 13/3.0 Т 220 Ф1
- Развёрнутая длина нагревателя — 188 см.
- Длина заделки контакта, имеющая буквенное обозначение (А) — 40 мм.
- Диаметр нагревателя — 13 мм.
- Номинальная мощность — 3 кВт.
- Значение среды «T» согласно ГОСТу соответствует среда «Воздух и прочие газы, в том числе и смеси газов» и материл — нержавеющая сталь.
- Номинальное напряжение — 220 В.
- Ф1 — классическая прямая форма.
Патронный нагреватель ТЭНП 13.10.120.L.220.380.350
- Длина изделия — 13 см.
- Диаметр изделия — 10 мм.
- Мощность — 120 Вт.
- Среда — L — литейные формы и пресс-формы. Материал — нержавеющая сталь.
- Напряжение — 220 В.
- Длина провода — 380 мм.
- Термостойкость провода — 350 °C.
Описание технических характеристик ТЭНов может быть расширенным и содержать дополнительные сведения о нагревателе, позволяющие лучше его узнать.
ТЭН — 42 А 13/2,0 J 220 (G1/2; R73; Ф2)
- Длина трубки — 42 см.
- Длина контакта в заделке — А, что эквивалентно 40 мм.
- Диаметр трубы — 13 мм.
- Мощность — 2,0 кВт.
- Рабочая среда — J, то есть вода или слабый раствор кислот. Материал — нержавеющая сталь.
- Напряжение — 220 В.
- Наружный диаметр штуцера — 1/2".
- Радиус изгиба ТЭНа — 73 мм.
- Форма изделия — № 2 или U-образный.
ТЭН 95 C 13/1,25 Т 220 (м/о 69; Ф2)
- Длина — 95 см.
- Длина заделки —С, 100 мм.
- Диаметр трубки — 13 мм.
- Мощность — 1,25 кВт.
- Среда — «T» обозначает воздух и прочие смеси газов. Материал — нержавеющая сталь.
- Напряжение — 220 В.
- Межосевое расстояние — 69 мм.
- Форма изделия — Ф2 или «подкова».
При нанесении маркировки на блок ТЭНов, к надписи добавляются другие обозначения: к примеру, «3*Т» означает, что на блоке расположено три нагревателя. На фланце могут быть расположены специальные соединительные отверстия. Характер резьбы отображается в следующем виде: метрическая — М, дюймовая — G.
Пример расшифровки маркировки блока ТЭН:
ТЭНБ 3*Т: 72 А 8/0,4 J 220 G2
- Развернутая длина ТЭНа — 72 см.
- Длина заделки контактного стержня — А, что соответствует 40 мм.
- Диаметр каждого ТЭНа — 8 мм.
- Мощность одного ТЭНа — 0,4 кВт.
- Рабочая среда — вода, слабый раствор кислот. Материал изготовления — жаропрочная нержавеющая сталь.
- Напряжение — 220 В.
- Размер фланца — 2".
Итоги
Маркировка электронагревателей — один из способов коротко и емко сообщить всю необходимую информацию о ТЭНе, включая его размеры, характеристики и условия его эксплуатации. Производственная компания «Марион» внимательно подходит к этому вопросу и тщательно контролирует соответствие маркировки продукта и его характеристик. Ознакомиться с данной продукцией вы можете в разделе «Трубчатые электронагреватели».
