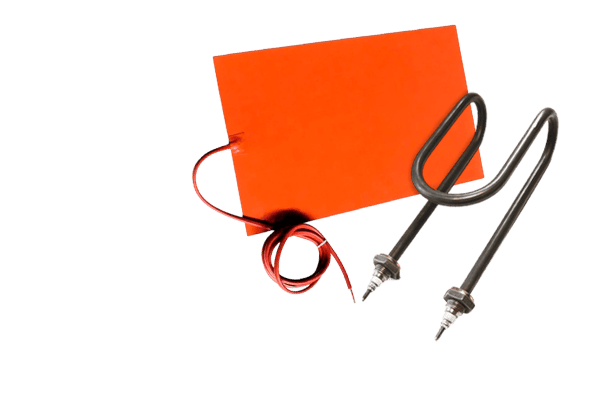

Нагревательные элементы для промышленных автоклавов

Особенности работы и требования к нагревательным элементам в промышленных автоклавах

Нагревательные элементы промышленных автоклавов работают в условиях высокого давления (до 2–3 МПа), температуры до 140–160 °C и постоянной влажности. Такое сочетание факторов создает повышенные термические, механические и коррозионные нагрузки, поэтому к нагревателям предъявляются более жесткие требования, чем к стандартным промышленным решениям.

Влажная паровая среда и циклические режимы нагрева ускоряют коррозию и износ, а высокое давление требует повышенной прочности оболочки и надежной герметизации электрических вводов. Использование неподходящих нагревательных элементов может привести к сокращению срока службы оборудования и риску аварий.

Материалы нагревателей должны обладать коррозионной и термостойкостью, механической прочностью и стабильными изоляционными свойствами. Обязательным является соответствие требованиям ГОСТ, EN и IEC, которые регламентируют безопасность, надежность и устойчивость к перегреву. Соблюдение этих стандартов обеспечивает стабильную работу автоклава, безопасность персонала и длительный срок эксплуатации оборудования.

Примеры автоклавов

Типы нагревательных элементов, применяемых в автоклавном оборудовании

В промышленном автоклавном оборудовании нагревательные элементы играют ключевую роль, обеспечивая стабильный и равномерный нагрев рабочей среды. Выбор типа нагревателя зависит от зоны установки, давления, температуры, влажности, а также требований к долговечности и безопасности оборудования. На практике используются трубчатые электронагреватели (ТЭНы), плоские и гибкие нагреватели, а также специальные керамические или инфракрасные элементы в экспериментальных установках.

Трубчатые электронагреватели (ТЭНы)

ТЭН представляет собой металлическую трубку, внутри которой размещена нагревательная спираль из нихрома или фехраля. Спираль изолирована от оболочки уплотнённым электрическим изолятором (обычно оксидом магния, MgO), который:

• обеспечивает электрическую изоляцию;
• эффективно передаёт тепло к оболочке;
• устойчив к высоким температурам и давлению.

Концы ТЭНа герметизированы, а контактные выводы изолированы керамическими или силиконовыми втулками, что важно при эксплуатации в условиях повышенной влажности и пара.

В автоклавном оборудовании применяются ТЭНы с оболочкой из:

1) Нержавеющей стали

• устойчива к коррозии и воздействию насыщенного пара;
• выдерживает высокие температуры;
• подходит для большинства медицинских, пищевых и лабораторных автоклавов.

2) Титана

• обладает высокой коррозионной стойкостью, особенно в агрессивных средах (солёная вода, химические растворы);
• имеет длительный срок службы;
• применяется в специализированных автоклавах (химическая, фармацевтическая промышленность), но отличается высокой стоимостью.

Для автоклавов ТЭНы проектируются с учётом:

• герметичности при высоком давлении;
• устойчивости к циклическим тепловым нагрузкам;
• минимального риска разрушения оболочки при перепадах температуры;
• возможности работы в воде, паре или масле.

Часто используются фланцевые или резьбовые ТЭНы, обеспечивающие надёжное крепление и уплотнение.

Преимущества:

• высокая тепловая мощность и эффективность;
• равномерный нагрев рабочей среды;
• простота конструкции и обслуживания;
• широкая стандартизация и доступность;
• возможность работы в различных средах (вода, пар, воздух).

Недостатки:

• локальный перегрев при недостаточном теплоотводе;
• образование накипи при работе в воде без подготовки;
• отсутствие гибкости формы.

Области применения:

• основные нагревательные узлы автоклавов;
• стерилизационные камеры;
• промышленные и лабораторные автоклавы;
• пищевые и медицинские установки.

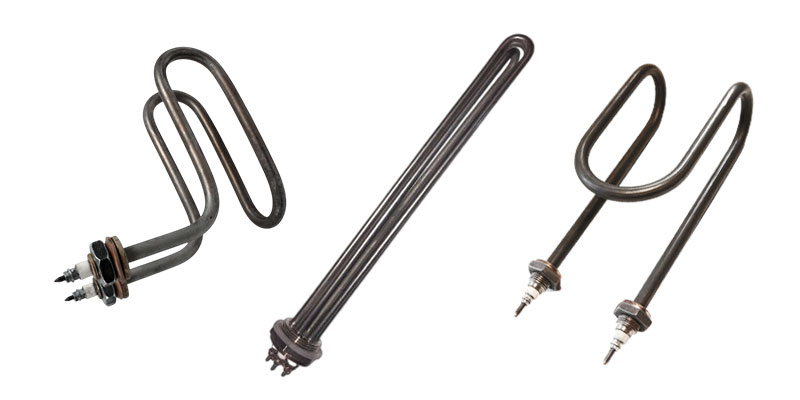

Примеры ТЭНов для автоклавов

Плоские и гибкие нагреватели

Плоские и гибкие нагреватели изготавливаются в виде тонких пластин или лент, внутри которых расположен нагревательный элемент (резистивная лента или проволока), заключённый между слоями:

• силикона;
• полиимида;
• стеклоткани с пропиткой.

Такая конструкция позволяет нагревателю плотно прилегать к поверхности и обеспечивать равномерный локальный нагрев.

В автоклавном оборудовании плоские и гибкие нагреватели используются как вспомогательные и устанавливаются в зонах, где применение ТЭНов затруднено или нецелесообразно:

• обогрев крышек и люков;
• подогрев уплотнительных колец и фланцев;
• предотвращение конденсации пара;
• поддержание температуры в периферийных зонах камеры.

Преимущества:

• компактность и малая толщина;
• гибкость и возможность установки на сложные поверхности;
• равномерный поверхностный нагрев;
• быстрый выход на рабочую температуру;
• снижение тепловых потерь и образования конденсата.

Недостатки:

• ограниченная максимальная температура и мощность;
• меньший ресурс по сравнению с ТЭНами при нагруженных режимах;
• чувствительность к механическим повреждениям;
• необходимость качественного термоконтроля для предотвращения перегрева.

Области применения:

• вспомогательные зоны автоклавов;
• нагрев уплотнений и крышек;
• модернизация и дооснащение оборудования;
• системы антиконденсатного обогрева.

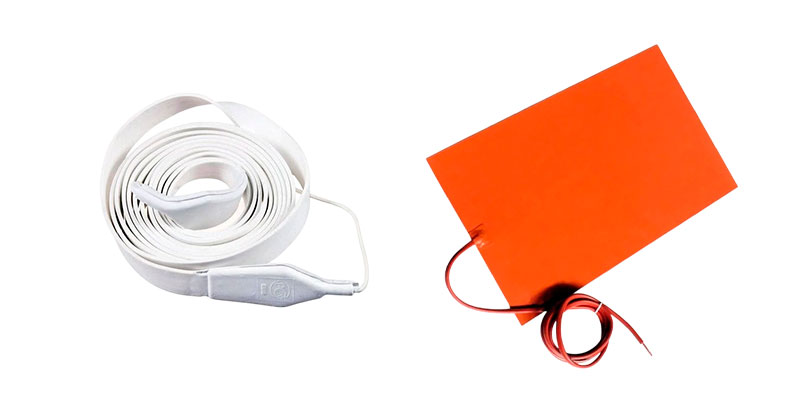

Примеры ленточного и силиконового нагревателей

В автоклавном оборудовании ТЭНы выполняют роль основных источников тепла, обеспечивая нагрев рабочей среды до заданных параметров, тогда как плоские и гибкие нагреватели решают вспомогательные задачи — локальный подогрев, компенсацию теплопотерь и защиту от конденсации. Рациональное сочетание этих типов нагревательных элементов позволяет повысить надёжность, энергоэффективность и срок службы автоклавных установок.

Рекомендации по выбору и эксплуатации нагревателей для автоклавов

Выбор нагревателей для автоклавов должен обеспечивать соответствие мощности объёму камеры и условиям теплопередачи, поскольку как недостаток, так и избыток мощности отрицательно сказываются на эффективности и ресурсе оборудования. Материал нагревательного элемента подбирается с учётом рабочей среды и давления, при этом в большинстве автоклавов применяется нержавеющая сталь, а в агрессивных условиях — титан. Немаловажную роль играет способ монтажа, который должен гарантировать герметичность и удобство обслуживания.

Надёжная работа автоклава возможна только при точном контроле температуры и давления, так как соблюдение этих параметров обеспечивает безопасность процесса и стабильность технологических режимов. Регулярное техническое обслуживание, включающее контроль состояния нагревателей и предотвращение образования накипи, позволяет продлить срок службы оборудования и снизить риск отказов.

Монтаж и безопасность

Установка нагревательных элементов в автоклавах должна обеспечивать полную герметичность корпуса и надёжность крепления, так как оборудование работает при высоких температурах и давлении. Монтаж выполняется с использованием резьбовых или фланцевых соединений с термостойкими уплотнениями, при этом важно исключить перекосы и обеспечить корректное положение нагревателя для предотвращения локального перегрева и механических напряжений.

Электробезопасность достигается за счёт надёжной изоляции электрических соединений от влаги и обязательного заземления корпуса автоклава. Контроль температуры и защита от перегрева реализуются с помощью термодатчиков, автоматических регуляторов и аварийных отключающих устройств, которые предотвращают выход параметров за допустимые пределы и повышают безопасность эксплуатации оборудования.

Итог

Таким образом, эффективная и безопасная работа промышленных автоклавов во многом определяется правильным выбором и эксплуатацией нагревательных элементов. Условия повышенного давления, температуры и влажности требуют применения нагревателей с высокой коррозионной стойкостью, механической прочностью и надёжной герметизацией.

Использование трубчатых электронагревателей в качестве основных источников тепла в сочетании с плоскими и гибкими нагревателями для вспомогательных зон позволяет обеспечить равномерный нагрев, снизить теплопотери и повысить энергоэффективность оборудования.

Соблюдение требований к монтажу, контролю температуры и давления, а также регулярное техническое обслуживание являются ключевыми факторами, обеспечивающими долговечность автоклавов и безопасность их эксплуатации.
