Нагревательные элементы для систем антиобледенения промышленных объектов

Эффективная работа промышленных объектов в холодное время года напрямую зависит от надежных систем антиобледенения. Основой таких систем являются современные нагревательные элементы, которые предотвращают образование льда и обеспечивают безопасность и бесперебойность технологических процессов. В этой статье мы рассмотрим основные виды нагревательных элементов для антиобледенения, их технические характеристики и рекомендации по монтажу.

Виды нагревательных элементов для антиобледенения

Основными видами нагревательных элементов для систем антиобледенения являются трубчатые электронагреватели, нагревательные ленты, резистивные кабели и саморегулирующиеся кабели. Каждый из типов нагревательных элементов предназначен для различных задач и условий эксплуатации, что позволяет подобрать оптимальное решение под индивидуальные технические требования проекта. Выбор нагревательного элемента зависит от условий эксплуатации, требуемой мощности, максимальной температуры воздействия и гибкости самого элемента.

ТЭНы для систем антиобледенения

Трубчатые электронагреватели отличаются надежностью и эффективностью и используются для точечного или зонального нагрева критически важных элементов технологического оборудования. Также они идеально подходят для обогрева резервуаров и трубопроводов, где важна устойчивость к механическим и химическим воздействиям. Оболочка ТЭНов часто изготавливается из нержавеющей стали (марок AISI 304, 321 или 316L), что обеспечивает коррозионную стойкость в агрессивных средах. Конструктивно они могут быть выполнены в различных формах: прямые, U-образные, оребренные или сложной конфигурации для монтажа на фланцах и под погружение.

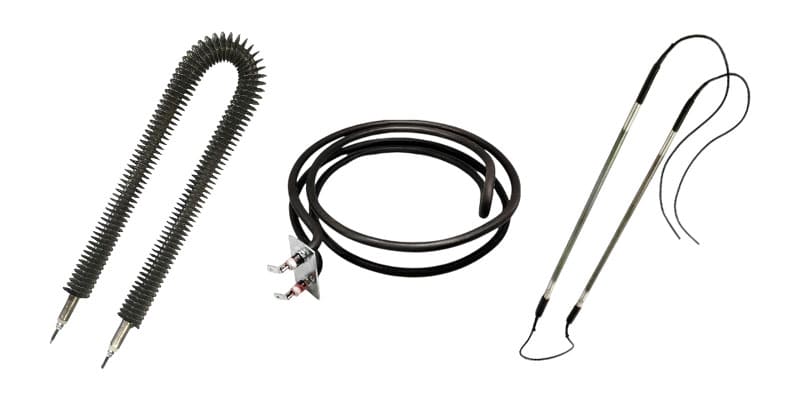

Примеры ТЭНов для систем антиобледенения

Нагревательные ленты для обогрева сложных конструкций

Гибкие нагревательные ленты незаменимы при работе со сложными поверхностями: кровлями, лестницами, элементами конструкций. Их эластичность позволяет равномерно распределять тепло по формам любой геометрии, обеспечивая аккуратный и надежный монтаж. В основе таких лент часто лежит силиконовый резистивный нагреватель, обладающий высокой теплопроводностью и влагостойкостью. Современные модели могут комплектоваться встроенными датчиками температуры для интеграции в систему автоматического управления, что исключает риск перегрева изолируемого объекта.

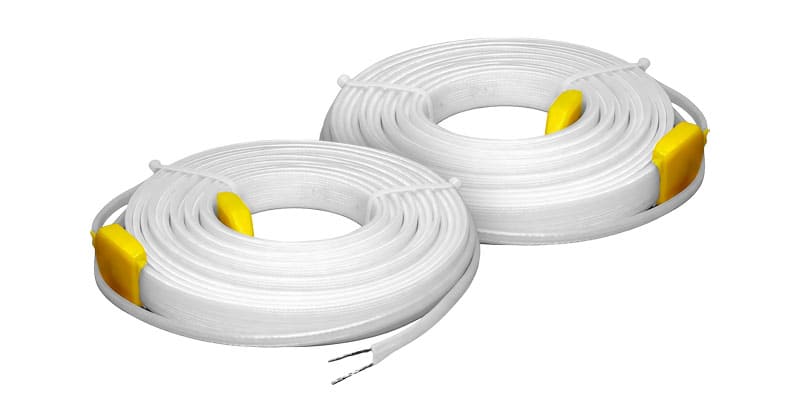

Ленты для обогрева сложных конструкций

Резистивные и саморегулирующиеся греющие кабели

Резистивные кабели применяются для стабильного поддержания температуры на протяженных участках труб и открытых площадок. Принцип их действия основан на постоянном тепловыделении при прохождении тока, что гарантирует равномерный обогрев.

Саморегулирующиеся кабели меняют интенсивность нагрева в зависимости от окружающей температуры. Эта особенность не только экономит энергию, но и предотвращает перегрев, делая их особенно востребованными для объектов с переменными климатическими условиями. Их ключевой компонент — полупроводниковая саморегулирующаяся матрица, расположенная между двумя токопроводящими жилами, сопротивление которой увеличивается при росте температуры. Такая конструкция позволяет одному кабелю иметь разную теплоотдачу на различных своих участках, что идеально для кровель, где одни зоны могут быть под снегом, а другие — на солнце.

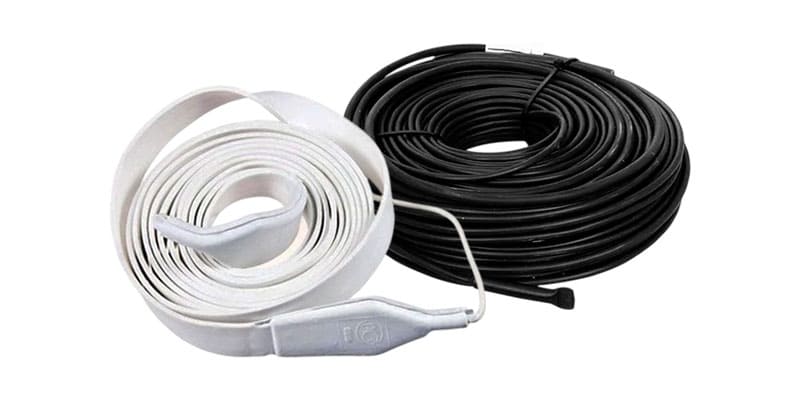

Резистивные и саморегулирующиеся греющие кабель и лента

Технические характеристики и параметры эксплуатации

При выборе нагревательных элементов учитывают несколько ключевых параметров. Температурный диапазон работы большинства систем антиобледенения составляет от −50°C до +120°C, что позволяет использовать их в самых суровых условиях. Для особых задач, таких как поддержание высокой температуры технологических сред, могут применяться специализированные кабели с температурой воздействия до 600—800°C, например, кабели с минеральной изоляцией (МИОК).

Мощность и плотность теплового потока подбираются индивидуально: для труб обычно достаточно 10–40 Вт/м, а для открытых площадок и кровель — 150–300 Вт/м². Это обеспечивает эффективное таяние снега и льда без излишних энергозатрат, при этом расчет ведется на основе тепловых потерь объекта.

Напряжение питания может варьироваться от низковольтных решений до стандартных сетевых 220–380 В. Низковольтные системы часто используются на объектах с повышенными требованиями к электробезопасности или в удаленных локациях с питанием от аккумуляторов. Возможность подключения к автоматическим системам управления позволяет точно контролировать температурный режим и минимизировать участие оператора. Шкафы управления в этих системах используют сигналы от датчиков температуры, влажности и осадков, при необходимости активируя систему.

Области применения систем антиобледенения на промышленных объектах

Критически важными системы антиобледенения являются для объектов нефтегазовой, химической, энергетической и пищевой отраслей, где замерзание продукта может привести к полной остановке производства.

Нагревательные элементы для антиобледенения широко используются в различных отраслях промышленности. Они защищают от замерзания трубопроводы и резервуары с жидкостями, обеспечивая непрерывность технологических процессов. В нефтегазовой отрасли ими обогревают магистрали для сырой нефти с высоким парафиновым числом, предотвращая их закупорку. Системы устанавливаются на крышах, водостоках, лестницах и пешеходных зонах, снижая риски образования наледи и повышая безопасность персонала. Также они применяются для обогрева вентиляционных систем и технологического оборудования, где обледенение может привести к авариям или снижению производительности, например, на заслонках и клапанах систем дымоудаления.

Монтаж систем антиобледенения

Монтаж систем антиобледенения требует профессионального подхода. Нагревательные элементы крепятся к металлическим, бетонным и другим поверхностям с помощью специализированного крепежа, обеспечивающего плотный контакт и эффективный теплообмен. Для фиксации кабеля на трубах применяются высокотемпературные алюминиевые клейкие ленты или термостойкие кабельные стяжки, которые не теряют свойств при циклическом нагреве. Правильная установка не только повышает КПД системы, но и предотвращает механические повреждения, а все открытые токоведущие части и соединения должны быть надежно заизолированы термоусаживаемыми трубками.

Преимущества современных систем антиобледенения

Важным преимуществом современных систем является их адаптивность. Производители предлагают изготовление ТЭНов и нагревательных лент нестандартных размеров и форм, что особенно актуально для объектов со сложной архитектурой и нестандартным оборудованием. Это позволяет обеспечить равномерный обогрев габаритных запорных арматур, насосов, фильтров и других критически важных узлов.

Для работы в агрессивных средах используются материалы с повышенной устойчивостью к коррозии и герметичные исполнения. Такие материалы обеспечивают надежность системы даже при постоянном контакте со льдом, снегом и химическими реагентами.

Использование качественных нагревательных элементов обеспечивает высокую надежность и долговечность даже в экстремальных условиях. Энергоэффективность достигается за счет точного контроля нагрева и автоматического управления, что значительно сокращает расход электроэнергии. Простота монтажа и обслуживания делает эти системы экономически выгодными, уменьшая затраты на эксплуатацию.

Таким образом, грамотный подбор и профессиональный монтаж нагревательных элементов для систем антиобледенения позволяют промышленным объектам работать бесперебойно и безопасно в любых климатических условиях. Инженерный расчет, учитывающий теплопотери, климатическую зону и специфику технологического процесса, является залогом создания эффективной и экономичной системы.

Итог

Правильный выбор нагревательных элементов для системы антиобледенения — основа бесперебойной работы предприятия. Комбинация ТЭНов, греющих лент, резистивных и саморегулирующихся кабелей позволяет создать надежную систему антиобледенения для любых технологических задач. Энергоэффективность и безопасность системы достигаются за счет автоматического управления, учитывающего температуру и наличие осадков. Таким образом, инвестиции в качественную систему обогрева обеспечивают защиту от аварий, сокращают эксплуатационные расходы и гарантируют непрерывность производственного процесса в любых климатических условиях.
