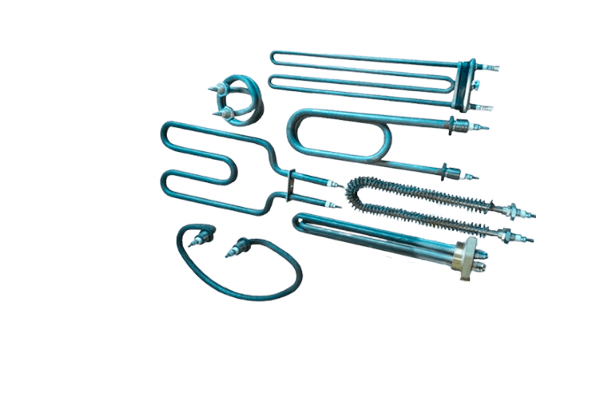

Разнообразие форм и видов ТЭНов

Существуют стандартные формы ТЭНов:

Такие варианты могут быть изготовлены на базе простых производственных комплексов. Процесс их изготовления занимает мало времени, подлежит строгой регламентации и регулируется ГОСТом. Стандартные формы ТЭНов используются для решения типовых задач. Как можно понять из рисунка, форма отражается в наименовании ТЭНа, и обозначается с помощью буквы «Ф».

Ф1 — линейная конструкция, представляющая из себя прямую металлическую трубку с нагревательным элементом и наполнителем внутри. Такие устройства называют прямыми электрическими ТЭНами. Нагреватели такой формы, как правило, используются для воздушных сред.

Для усиления теплоотдачи на ТЭН устанавливается оребрение: для этого на поверхности нагревателя закрепляется ребристая лента из нержавеющей или углеродистой стали. Она увеличивает поверхность, контактирующую с воздухом, что способствует усилению теплоотдачи в несколько раз. Установка оребрения увеличивает стоимость нагревательного элемента, но полностью окупает себя.

Ф2 — ТЭН в форме подковы. Такой нагреватель представляет из себя прямой электрический ТЭН, согнутый пополам в виде буквы U. За счет этой конструктивной особенности тип Ф2 позволяет вместить ТЭН большей развертки в ограниченные габариты. В связи с этим такая модель используется для нагрева как воздушных сред, так и жидких: воды и масла. Именно такие ТЭНы часто встречаются на пищевых производствах.

Ф7 называют «скрепкой» из-за дополнительной петли, которую образует его трубка. Таких петель может быть несколько, что в пропорциональное количество раз увеличивает развертку ТЭНа, площадь контакта с нагреваемой средой и позволяет достичь больших мощностей. Все вышеперечисленное ускоряет процесс нагрева и повышает количество выделяемого тепла. Благодаря высокой скорости подъема температуры время работы ТЭНа сокращается, что увеличивает срок его работоспособности в несколько раз. Поэтому электронагреватели типа Ф7 используются для быстрого контактного нагрева масла и воды.

Какими еще бывают ТЭНы?

Существует ряд современных нагревательных элементов, которые могут принимать любую форму. Их называют гибкими ТЭНами. Они используются в тех областях жизни и производства, которые требуют от нагревательного элемента повторения формы нагреваемого объекта: в горячеканальных системах, в плитах прессов, при производстве упаковочного оборудования, а также для подогрева элементов, которые нельзя защитить от резких колебаний температур или вибрации.

Например, гибкие ТЭНы GC-Flex могут обеспечить нагрев внешней оболочки до 600 градусов. Благодаря оплетке из никелевой проволоки, которая полностью заполняет неровности пресс-формы, они обеспечивают оптимальную теплопередачу. Такие нагревательные элементы могут быть использованы в экструдерах и термопластавтоматах, а также для равномерного прогрева пресс-форм.

Обычному тэну в оболочке из углеродистой или нержавеющей стали можно придать дополнительную гибкость, если подвергнуть его интенсивной термообработке. Для такого нагревательного элемента существует специальное название — гибкий ТЭН с полным отжигом. Сгибать его самостоятельно до малых радиусов не рекомендуется: изготовление ТЭНов сложной формы лучше доверить профессионалам.

Еще один вариант изготовления — группа или блок ТЭНов. На таком блоке повторяются описанные выше виды ТЭНов по форме, но чаще всего используются нагреватели в виде буквы U. Их трубки закрепляются на одном фланце, а с другого конца выводятся контакты для подключения. Блочные ТЭНы оотличаются большой мощностью, поэтому они активно используются в промышленных установках, требующих максимальной теплоотдачи, например, в электрокотлах и теплоэлектроцентралях.

Изготовление ТЭН любой формы на заказ

Достаточно ли описанных нами видов электрических нагревателей для решения всех задач, с которыми сталкиваются быт и промышленность? Определенно нет. Из-за высокой конкуренции во всех сферах, начиная от крупного производства и заканчивая бытовой техникой, почти каждый день появляются новые и новые формы и виды приборов, требующих установки ТЭНов нестандартной формы и размера. ТЭНы с необычным креплением, повышенной мощностью и усиленной защитой против агрессивных условий среды также потребуют изготовления по чертежам заказчика.

Специалисты производственной компании «Марион» готовы в кратчайшие сроки осуществить необходимые расчеты, проверить соответствие продукции стандартам качества и, конечно, изготовить электронагреватели под заказ в соответствии с чертежами и эскизами заказчика, а затем доставить по всей территории России.

Итоги

Широкий спектр форм трубчатых электронагревателей позволяет решать самые разные задачи, от производственных до бытовых. Иногда стандартные формы ТЭНов не в состоянии с этим справиться. В этом случае возможно изготовление изделия нужной формы и характеристик на заказ.
