Способы проверки ТЭНа на пробой

Если вы хотите более подробно изучить устройство ТЭНа, рекомендуем вам ознакомиться со статьей «Устройство трубчатого нагревателя». Чтобы понять, какие возможные поломки могут произойти с электронагревателем, будет достаточно приложенной ниже схемы.

Причины неисправности трубчатых электронагревателей

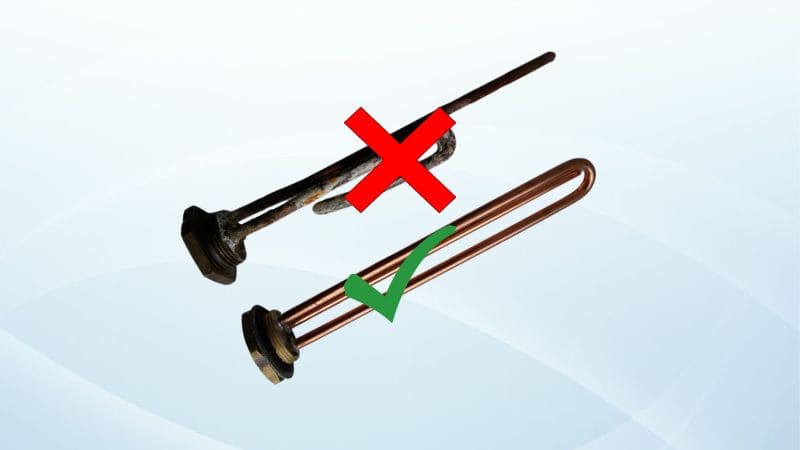

То, что ТЭН стал хуже греть — повод для его проверки. Процесс проверки не вызывает сложности. ТЭНы характеризуются двумя поломками, которые ведут к его замене:

• обрыв при перегреве нихромовой спирали;
• замыкание спирали на металлическую оболочку.

Чаще всего ТЭНы перестают работать вследствие разрыва спирали внутри устройства. Любой их описанных способов выявит эту проблему.

Возможные причины разрыва спирали внутри устройства:

• общий перегрев;
• локальный перегрев;
• скачки напряжения;
• брак на производстве;
• сочетание всех перечисленных выше факторов.

Общий перегрев опасен как для самого трубчатого электронагревателя, так и для его комплектующих. Слишком высокая температура способна повредить как корпус, так и нагревательную спираль, которые рассчитаны на работу при определенных температурах. Для контактной группы нагревателя она представляет не меньшую опасность: из-за перегрева может нарушиться целостность изоляции питающих нагреватель проводов.

Одна из причин локального перегрева ТЭНа — это образование значительного количества накипи на корпусе. Если вода, в которую погружен электронагреватель, содержит в себе слишком много солей (как правило, это соли калия и магния, которые образовывают плохо растворимый осадок), эти соли могут оседать на поверхности нагревателя. Из-за этого меняется распределение тепла по поверхности, возникает локальный перегрев, который может привести к двум опасным последствиям:

• нарушение целостности корпуса электронагревателя;
• разрыв спирали устройства.

Заводской брак не менее опасен для работы электронагревателя. Если мы обратимся к схеме устройства ТЭНа, то станет ясно, что нагревательная спираль изолирована от оболочки нагревателя с помощью специального минерала — периклаза. С химической точки зрения периклаз представляет собой оксид магния, и используется в электронагревателях именно из-за своих изоляционных качеств. Если при изготовлении периклаз был неправильно засыпан в трубку, в местах проседания его изоляционные функции нарушатся. В таких местах спираль ТЭНа может сдвинуться и напрямую контактировать с металлическим корпусом. Именно это явление и называется пробоем изоляции ТЭНа.

Если мы сталкиваемся только с одной точкой пробоя изоляции нагревателя, а к самому не ТЭНу подключено УЗО (устройство защитного отключения), электронагреватель продолжит работу до тех пор, пока нихромовая спираль не расплавится — или до тех пор, пока человек, прикоснувшийся к нагревателю, не получит электротравму.

Когда спираль контактирует с трубкой более чем в двух точках и нет заземления с УЗО, спираль перегорает сразу.

Как проверить ТЭН на пробой?

Существуют следующие способы проверки электронагревателя:

1. Проверка с помощью мультиметра.
2. Проверка с помощью мегаомметра.
3. Использование индикаторной отвертки.
4. Контрольные лампы.

При наличии устройства возможно проверить ТЭН с мультиметром на пробой. Для начала необходимо уточнить в техническом паспорте мощность нагревателя.

Сопротивление работоспособного и исправного ТЭНа можно рассчитать по известной формуле закона Ома:

R=U²/P, где R — уровень сопротивления, высчитывается в Ом; P — мощность устройства, измеряется в Вт; U — функциональное напряжение сети, исчисляется в В.

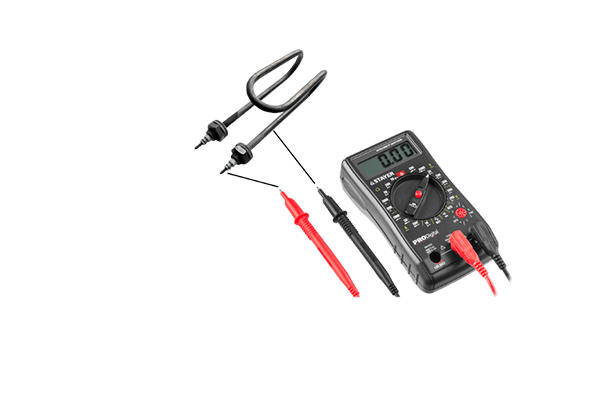

Определение неисправности и проверки ТЭНа мультиметром на пробой начинают с поиска утечки тока, процесс состоит из этапов:

• устройство отключают от источника питания;
• обеспечивается доступ к клеммам;
• мультиметр ставится в режим «прозвон», щупы опускаются в «COM» и «VMa»;
• по очереди проверяются контакты на пробой трубчатого нагревателя на корпус прибора;

Если уровень стремится к «0» — ТЭН сломан, «1» — утечки тока нет.

Этот способ, чтобы досконально проверить исправность ТЭНа, не всегда эффективен. Мелкие дефекты изоляции ТЭНа проверяют на пробой при помощи мегаомметра, который исследует электрические цепи высоким напряжением. Мультиметр «словит» только явные неисправности.

В условиях производства, как правило, используются проверки с помощью и мультиметра и мегаомметра.

Есть другие способы, позволяющие определить причину поломки устройства, ими можно воспользоваться, когда нет под рукой мультиметра. Результат не будет таким точным, но даст возможность понять, есть ли необходимость замены элементов.

Самый простой способ-тестер для работоспособности ТЭНа — демонтировать его и тщательно осмотреть. Если на устройстве много накипи, ее следует удалить. Нагреватель (кроме контактной группы) помещают в емкость с уксусной водой или раствором лимонной кислоты и оставляют на 4-6 часов. Возможно, после повторного подключения электронагреватель заработает.

Еще один способ установить неисправность — индикаторная отвертка. Перед проверкой необходимо отключить устройство и отсоединить все проводники. Один зажим клеммы соприкасается с пальцем, к другому подносят инструмент и касаются торцевого контакта. Когда устройство исправно — индикатор горит.

Итоги

Чтобы ТЭНы долго эксплуатировались и не доставляли хлопот, рекомендуется соблюдать простые правила:

• приобретать устройства проверенных производителей с гарантией качества;
• регулярно осматривать устройство на предмет появившейся накипи и очищать ее, рекомендованная периодичность профилактики — не менее 2 раз в год;
• использовать фильтры для очистки воды;
• соблюдать рекомендации производителя бытовой техники;
• использовать средние и низкие температуры для подогрева воды, это позволит уменьшить скопление накипи и продлить срок работы прибора.
