Технология производства ТЭНа

Содержание статьи:

• Стадии производства ТЭНа
• Конструкция ТЭНа
• Технология и последовательность изготовления
• Пооперационный производственный контроль
• Маркировка ТЭНа
• Меры безопасности на производстве
• Складское хранение электронагревателей
• Итоги

Стадии производства ТЭНа

Производство ТЭНов – сложный комплексный технологический процесс, происходящий в строгом соответствии с ГОСТ 13268 – 88 и с мерами безопасности. Включает в себя изготовление элементов, сборку, гибку, отжиг, проверку и испытания. Прежде чем перейти к описанию процесса производства, давайте вспомним, как устроен электронагреватель.

Конструкция ТЭНа

1– стержневые контакты, 2– контактные гайки и шайбы, 3– изолятор, 4– металлическая трубка, 5– нагревательная спираль,

6– наполнитель, 7– герметик.

Рисунок дает представление из чего, из каких деталей и материалов делают ТЭНы

Основой ТЭНов является спираль (5), изготовленная из тугоплавкого материала с большим удельным сопротивлением (например, нихром Х20Н80), соединенная по концам с контактами (1). Она помещается в трубку 4 из устойчивого к коррозии металла, чаще всего из стали, и герметизируется. Внутренний объем оболочки заполняется изолирующим наполнителем (6).

В качестве наполнителя в ТЭНах обычно используют периклаз (смесь окиси магния с графитом). Материал трубки зависит от условий работы: при температуре до 250°С в воздушной, водяной и неагрессивной средах, чаще всего применяется конструкционная сталь Ст10 или латунь с покрытием. При температурах до 450°С и в агрессивных средах – нержавеющая сталь 12Х18Н10Е.

Диэлектрические изоляторы (3) предотвращают контакт между оболочкой и стержнями.

Для подключения нагревателя к источнику питания контакты комплектуются зажимными гайками и шайбами.

Технология и последовательность изготовления

Процесс производства электрических ТЭНов разбивается на отдельные операции. Со стадиями в хронологическом порядке вы можете ознакомиться ниже:

1. Резка трубы на заготовки по длине ТЭНов;

Как правило, осуществляется с помощью труборезного станка и дискового ножа. После разрезания трубы на заготовки, заготовки упаковываются в пачки.

2. Очистка заготовок от масла с помощью отжига трубчатых оболочек электронагревателей;

Отжиг оболочек производится в муфельной печи при температуре от 400 градусов. Для отжига используется камерная электропечь.

3. Зенковка и рихтовка, с обезжириванием трубок ацетоном;

На этом этапе используется станок зенковки либо зенкер. Чистка трубки ацетоном происходит с помощью металлического шомпола.

4. Рубка в размер проволоки для стержневых контактов;

Осуществляется с помощью автомата СРС-2 либо рубочного ножа и вращающегося стола.

5. Накатка резьбы на стержни;

С помощью калибровочного кольца, резьбонакатной плашки и станка стержни обзаводятся резьбой.

6. Навивка спиралей;

Специальный станок для навивки спиралей позволяет соблюсти максимальную точность и поддерживать высокую скорость производства.

7. Промывка спиралей и контактов в обезжиривателе и сушка;

Металлическая ванна наполняется обезжиривателем, который не нужно полностью заменять: работники цеха доливают его по мере выпаривания.

8. Приварка спиралей к стержням;

Спираль приваривается к контактным стержням с помощью точечной сварки. За работу точечной сварки отвечает контактная электросварочная машина.

9. Сушка, просеивание и магнитная сепарация наполнителя;

Наполнитель высушивается в муфельной печи при 600 градусах и просеивается через специальное сито.

10. Сборка ТЭНов, набивка наполнителем под давлением для придания ему монолитной структуры;

ТЭНы собирают на специальном набивочном стенде, со строгим соблюдением временных норм. Они наполняются смесью периклаза и кварцевого песка. Это один из самых длительных этапов создания электронагревателя.

11. Прокатка и обжим собранной трубки, подрезка торцов в заданный размер;

Подрезка торцов ТЭНа должна проводиться с высокой точностью и еще более высокой скоростью. К этой работе допускаются только опытные работники цеха.

12. Дополнительный обжиг для повышения гибкости;

Производится в условиях более низкой температуры, что позволяет минимизировать выбросы в окружающую среду.

13. Нанесение маркировки на поверхность оболочки;

Условные обозначения с основной информацией о ТЭНе, соответствующие ГОСТу, должны наноситься ударным, лазерным или электрохимическим способом.

14. Обкатка резьбы и зачистка стержней:

Эти этапы также осуществляются с помощью пресса и станка. Стержни зачищаются специальными ножами.

15. Удаление излишков наполнителя по торцам ТЭН на длину изоляторов;

Этот этап осуществляется с помощью специального инструмента - шарошки. Точность работ определяется с использованием штангенциркуля.

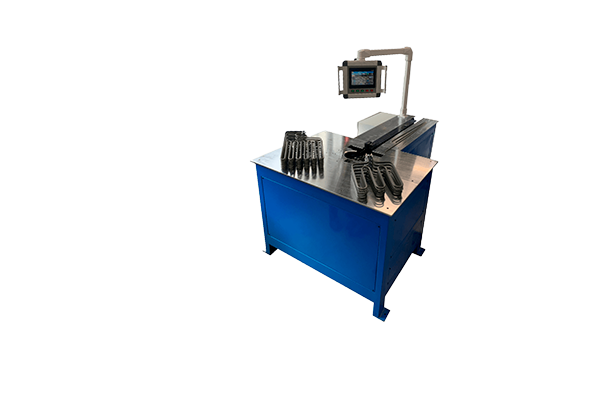

16. Гибка ТЭНов в соответствии с чертежом;

Электронагреватели гнут либо с помощью станка, либо с помощью верстака и приспособления для ручной гибки.

17. Обкатка и зачистка торцов;

Торцы ТЭНа зачищаются с помощью специального ножа.

18. Вставка изоляторов и герметизация;

Еще один момент, требующий предельной внимательности от работников цеха. Сразу после этого этапа проводится измерение величины сопротивления изоляции

19. Калибровка контактных стержней;

Этот этап осуществляется с помощью калибровочного кольца. Процесс протекает в специальной ванночке с маслом.

20. Навинчивание на контакты шайб, гаек;

Гайки навинчиваются на контакты при помощи гаечной головки.

21. Проведение приемо-сдаточных испытаний, упаковка и передача изделий на склад.

Каждое изделие упаковывается со всей возможной тщательностью, чтобы минимизировать риск повреждений при транспортировке.

Пооперационный производственный контроль

Для повышения качества изготавливаемых изделий при производстве ТЭНов выполняется обязательный промежуточный контроль и испытания:

• измерение сопротивления спирали – после выполнения п.6;
• испытание повышенным напряжением изоляции нагревателей с помощью пробойной установки –п.п.10, 12, 16;
• контроль качества резьбы – п.14;
• измерение величины сопротивления изоляции – п.18;
• контроль размеров нагревателей – п.п.11, 16, 21;
• контроль сопротивления ТЭНа – п.21.

Маркировка ТЭНа

Маркировка наносится на поверхность оболочки электрохимическим, лазерным или ударным способом с указанием даты выпуска, страны-изготовителя и номинальных данных. Место для маркировки указывается на рабочем чертеже.

Пример записи условного обозначения ТЭНа:

Меры безопасности при производстве

Производство ТЭНов, как и любой продукции промышленного назначения, связано с использованием технологического оборудования, которое может являться источником производственного травматизма. К нему относятся: труборезные, зенковочные, резьбонакатные, навивочные, рубочные, пескоструйные установки, токарные и подрезные станки, прессовое и обжимное оборудование, высоковольтное оборудование: пробойные установки и мегомметры, термическое, сварочное оборудование, промывочные ванны и т.д

При работе с этим оборудованием необходимо соблюдать правила безопасности в соответствии с инструкциями по охране труда, действующими на предприятии.

• Все рабочие места должны быть аттестованы.
• Производственный персонал должен периодически проходить обучение безопасным методам труда и медицинское освидетельствование.
• На предприятии в установленные сроки должна проводиться аттестация и проверка знания техники безопасности.
• Все работники должны знать правила оказания первой помощи при несчастных случаях и уметь ее оказывать.

Складское хранение нагревателей

Склад, в котором содержатся трубчатые электронагреватели, должен удовлетворять требованиям ГОСТ 15159-69 для легких (Л) условий хранения:

• отапливаемое хранилище должно обеспечивать защиту продукции от атмосферных осадков;
• температура хранения от +5 до +40°С;
• относительная влажность не выше 80% при температуре 25°С.

Антикоррозийная защита обеспечивается завертыванием изделий в парафинированную бумагу и помещением в чехлы из полиэтиленовой пленки. Хранение может осуществляться в транспортной таре или без упаковки. Для этого предусмотрен вариант внутренней упаковки (ВУ-0) по ГОСТ9.014.

Итоги

Каждая стадия изготовления ТЭН – это технически сложный и тщательно контролируемый процесс. Производственная компания «Марион» обеспечивает усиленный контроль качества и безопасности производства на всех его этапах.
