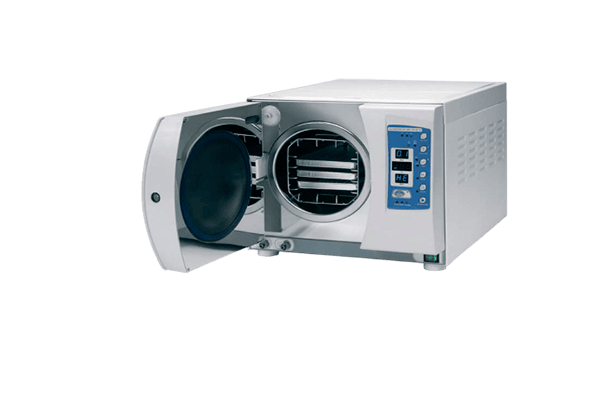

ТЭНы для медицинского оборудования

Какие нагреватели используются в медицинском оборудовании?

• Трубчатые нагреватели
• Нагреватели для дистилляторов
• Оребренные нагреватели
• Керамические нагреватели
• Плоские нагреватели

Нагревательные элементы играют критически важную роль в медицинском оборудовании, обеспечивая процессы, от которых напрямую зависят безопасность пациентов, точность диагностики и эффективность лечения. Они необходимы для стерилизации инструментов, поддержания оптимальных условий культивирования биологических образцов, проведения биохимических реакций и термообработки материалов. Например, без надежных нагревательных элементов невозможно добиться полного уничтожения патогенов в автоклавах, сохранить жизнеспособность клеточных культур в инкубаторах или выполнить высокоточные ПЦР-анализы.

Современные нагреватели проектируются с учетом жестких требований медицинских стандартов: они устойчивы к агрессивным средам, перепадам давления и влажности, а их материалы исключают риск загрязнения рабочих зон. Таким образом, качественные нагревательные элементы становятся основой для безопасной и технологичной работы лабораторий, операционных и диагностических комплексов, обеспечивая прогресс в современной медицине.

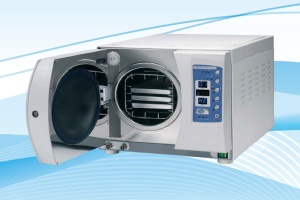

Нагревательные элементы для автоклавов

Автоклавы обеспечивают стерилизацию медицинских инструментов, перевязочных материалов и лабораторной посуды за счет комбинации насыщенного пара, высокого давления, которое может достигать 2.5 атмосфер, и температуры до 140 °C. В таких условиях погибают даже устойчивые микроорганизмы, включая споры, а сам процесс занимает от 15 до 30 минут в зависимости от режима.

Ключевую роль в работе автоклава играют трубчатые нагревательные элементы, которые нагревают воду до кипения, преобразуя ее в пар. ТЭНы изготавливаются из коррозионностойкой нержавеющей стали, способной выдерживать температуры до 200 °C и давление до 3 атмосфер, что критически важно для эксплуатации в агрессивной среде с постоянной влажностью. Конструкция ТЭНов чаще всего прямая или U-образная, что обеспечивает равномерный нагрев и упрощает их замену при износе.

Герметичность выводов и устойчивость материалов к термическим нагрузкам делают такие ТЭНы неотъемлемым компонентом оборудования, где эффективность стерилизации напрямую зависит от точности и стабильности работы нагревательных элементов.

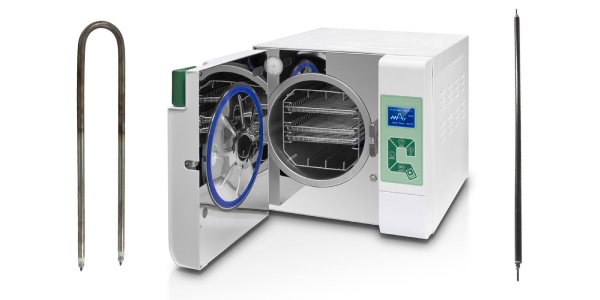

Нагревательные элементы для автоклавов

ТЭНы для сушильных шкафов

Сушильные шкафы предназначены для деликатной сушки стеклянной посуды, металлических инструментов и биологических образцов, а также для стерилизации материалов, устойчивых к высоким температурам, но чувствительных к влаге. Принцип их работы основан на циркуляции нагретого воздуха внутри камеры, что обеспечивает равномерное удаление влаги. Для стерилизации сухим жаром используется температурный диапазон 160–180 °C, при котором погибают микроорганизмы, а процесс занимает от 1 до 2 часов в зависимости от типа загруженных материалов. Это особенно важно для лабораторной посуды и хирургических инструментов, требующих полной дезинфекции без риска коррозии.

Эффективность сушильных шкафов напрямую зависит от конструкции ТЭНов, которые должны обеспечивать стабильный нагрев. Оболочки нагревательных элементов изготавливаются из жаростойких сплавов, устойчивых к окислению даже при длительной эксплуатации. Для увеличения площади теплоотдачи ТЭНы часто выполняются в спиральной форме или покрываются оребрением, что способствует равномерному распределению тепла по всему объему камеры.

Нагревательные элементы для инкубаторов клеточных культур

Инкубаторы создают оптимальные условия для культивирования клеток, микроорганизмов и хранения биологических образцов, точно поддерживая температуру около 37 °C, влажность и уровень CO₂. Эти параметры критически важны для имитации физиологической среды, необходимой для роста живых культур, например, в исследованиях стволовых клеток или производстве вакцин. Оборудование предотвращает пересыхание сред, обеспечивает газовый баланс и защищает образцы от внешних загрязнений, что делает его незаменимым в биотехнологических и медицинских лабораториях.

Нагреватели в инкубаторах отличаются низкотемпературным режимом работы и высокой точностью терморегуляции в диапазона ±0.1–0.5 °C. Их изготавливают из инертных материалов, таких как керамика, чтобы исключить выделение токсичных веществ в замкнутое пространство камеры. Плоские панели обеспечивают равномерное распределение тепла без создания локальных перегревов, которые могли бы повредить чувствительным культурам. Для компенсации теплопотерь при открытии дверцы инкубаторы оснащаются системой быстрого восстановления температуры, а компактное размещение нагревательных панелей вдоль стенок камеры позволяет максимально использовать внутренний объем. Дополнительная защита от коррозии и автоматизированный контроль влажности гарантируют долговечность нагревательных элементов даже при постоянной работе в условиях повышенной влажности.

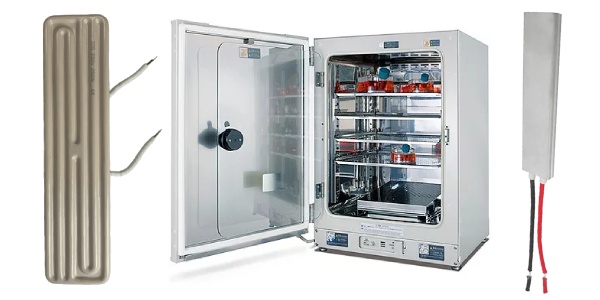

ТЭНы для инкубаторов клеточных культур

ТЭНы для медицинских дистилляторов воды

Медицинские дистилляторы производят высокоочищенную воду, необходимую для приготовления инъекционных растворов, стерилизации инструментов и лабораторных исследований. Принцип их работы основан на поэтапном испарении и конденсации жидкости: вода нагревается до кипения, после чего пар отделяется от примесей и охлаждается в специальном контуре, превращаясь в дистиллят. Для повышения качества очистки некоторые модели оснащаются угольными фильтрами, удаляющими органические соединения, а также системами водяного или воздушного охлаждения, ускоряющими конденсацию. Такое оборудование незаменимо в больницах и научных центрах, где чистота воды напрямую влияет на безопасность пациентов и точность экспериментов.

ТЭНы в дистилляторах выполняют ключевую роль, обеспечивая нагрев воды до температуры кипения и выше — в условиях повышенного давления нагревательные элементы могут кратковременно выдерживать до 150 °C. Для устойчивости к коррозии и постоянным термическим нагрузкам их изготавливают из нержавеющей стали марок AISI 304 или AISI 316, которая не вступает в реакцию с примесями даже при длительной эксплуатации. Конструкция ТЭНов — прямая или U-образная — оптимизирована для компактного размещения в резервуаре и простой замены в случае износа. Современные дистилляторы оснащаются датчиками контроля уровня воды и температуры, которые предотвращают перегрев и автоматически отключают нагрев при критических значениях. Это не только продлевает срок службы ТЭНов, но и исключает риск повреждения оборудования из-за человеческого фактора.

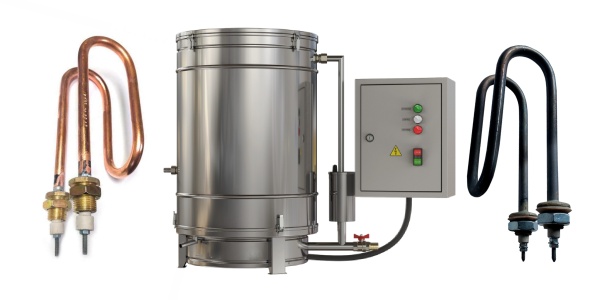

ТЭНы для медицинских дистилляторов

Нагревательные элементы для анализаторов и термоциклеров

Анализаторы и термоциклеры — ключевые элементы оборудования для молекулярной биологии и диагностики. Они обеспечивают точное температурное управление в процессах, таких как ПЦР (полимеразная цепная реакция), где требуется циклическое изменение температуры для амплификации ДНК. Термоциклеры последовательно нагревают и охлаждают пробы в диапазоне от 4 °C до 99 °C, имитируя этапы денатурации, отжига праймеров и синтеза новой цепи ДНК. Эти же блоки используются в биохимических анализаторах для нагрева реагентов, проб или проведения изотермических реакций, где стабильность температуры критически важна для точности результатов. Оборудование применяется в генетических исследованиях, диагностике инфекций и разработке лекарств, где ошибки в температурных режимах могут привести к ложным выводам.

В термоциклерах и нагревательных блоках используются плоские нагревательные элементы из материалов с высокой теплопроводностью — алюминия или керамики. Такие нагреватели обеспечивают быстрое распространение тепла по поверхности, контактирующей с пробирками, и устойчивость к коррозии. Для компенсации инерционности нагрева системы часто интегрируются с модулями Пельтье, которые обеспечивают как нагрев, так и активное охлаждение, сокращая время циклов. Например, в ПЦР переход от 95 °C (денатурация) к 55 °C (отжиг) занимает секунды благодаря комбинации электрических нагревательных элементов и полупроводниковых охладителей. Дополнительно блоки оснащаются датчиками температуры в реальном времени и алгоритмами адаптивного управления, которые корректируют мощность нагревателей в зависимости от теплоемкости образцов. Такая конструкция гарантирует не только точность, но и долгую работу нагревателей даже при работе с агрессивными средами или в условиях высокой влажности.

Ключевые характеристики нагревательных элементов в медицинском оборудовании:

Нагревательные элементы в медицинской технике, как ТЭНы так и другие их виды, проектируются с учетом строгих требований к безопасности, долговечности и точности. Их параметры варьируются в зависимости от типа оборудования и условий эксплуатации.

Материалы

• Нержавеющая сталь (AISI 304/316) — применяется в автоклавах, дистилляторах и инкубаторах благодаря коррозионной стойкости и устойчивости к высоким температурам (до 200–300 °C).
• Керамика/кварц — актуальны для сред с химически агрессивными реагентами (например, в анализаторах) из-за химической инертности.
• Медь и алюминий — применяются в нагревательных блоках и термоциклерах для быстрого теплообмена (КПД до 95%).

Формы и конструкции

• Трубчатые/U-образные — для автоклавов и дистилляторов, где важна герметичность и работа под давлением.
• Ребристые/спиральные — в сушильных шкафах для увеличения площади теплоотдачи.
• Плоские/пластинчатые — в термоциклерах и инкубаторах для равномерного распределения тепла.
• Картриджные — миниатюрные ТЭНы в биохимических анализаторах, обеспечивающие точечный нагрев.

Технические спецификации

• Мощность — от 100 Вт (анализаторы) до 5–7 кВт (промышленные автоклавы).
• Напряжение — 220 В (бытовые и малые приборы) или 380 В (трехфазные системы для крупного оборудования).
• Точность контроля — до ±0.1 °C в ПЦР-амплификаторах и термостатах.

Итог

Нагревательные элементы в медицинском оборудовании — это не просто компоненты, а сложные инженерные решения, адаптированные к конкретным задачам. Они обеспечивают стерильность, точность и надежность процессов, критически важных для анализа здоровья пациентов и прогресса медицинской науки. От их характеристик и материалов напрямую зависит эффективность работы оборудования, а значит, и качество оказываемой помощи.

Современные разработки в этой области направлены на повышение энергоэффективности, снижение инерционности и увеличение срока службы нагревателей. Интеграция интеллектуальных систем управления позволяет оптимизировать режимы работы, минимизировать риски перегрева и повысить безопасность использования. Внедрение новых материалов и технологий позволит создать еще более компактные, долговечные и эффективные нагревательные элементы, способствуя дальнейшему развитию медицины и повышению качества жизни.
