Требования государственного стандарта к изготовлению ТЭНов

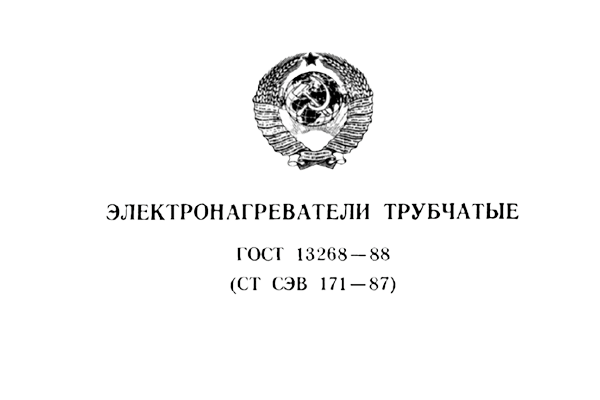

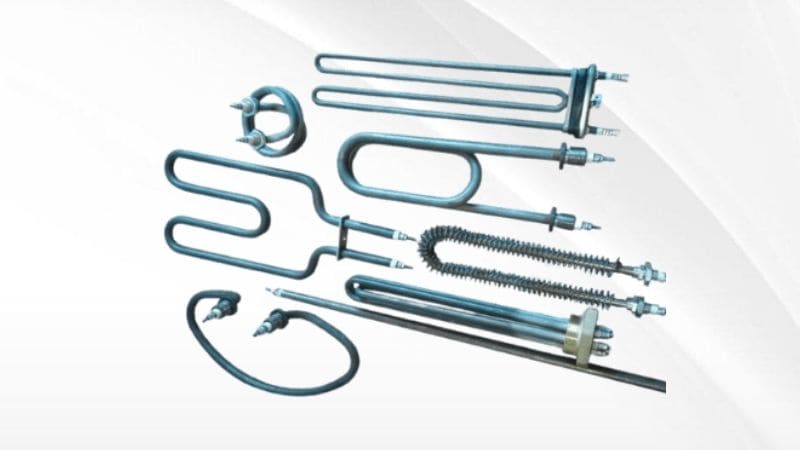

Электронагреватели трубчатые, сокращенно ТЭН, выпускаются по требованиям ГОСТ 13268-88 и ГОСТ 19108-81. Эти документы регулируют основные этапы производства, условия работы, порядок маркировки, определяют нормы прохождения ТЭНами контроля и комплекса приемосдаточных испытаний. Строгое соответствие ГОСТам — залог надежности, долговечности и отказоустойчивости изделия. Благодаря высоким стандартам, соблюдаемым во время изготовления нагревательных элементов, ТЭНы, произведенные ПК «Марион», характеризуются высоким КПД, хорошими эксплуатационными характеристиками и длительным сроком службы

Основные положения производственного стандарта РФ

Электронагреватели трубчатые ТЭН по ГОСТу 13268-88 представляют собой двухконцевые трубчатые конструкции с круглым сечением, которые используются в промышленном оборудовании. Основным предназначением является нагрев рабочих сред за счет теплового излучения и конвекции. Данный стандарт производства ТЭНа не распространяется на модели без уплотнения, применяемые для работы в условиях вакуума, при давлении более 9.8¹⁰ Па, температурах рабочей среды более 650 °С, в условиях повышенной вибрации и механических нагрузок. ГОСТ 19108-81 для трубчатых электронагревателей ТЭН применяется для нагревателей, используемых в различных видах бытовой техники и техники, которая используется в нуждах народного хозяйства.

Состав конструкции

Стандарт производства ТЭНа включает полное описание конструкции и ее элементов, материалов изготовления, конструктивных размеров и допустимых отклонения от них, а также регламент производства. Конструктивно ТЭН состоит из нагревательного элемента с контактными стрежнями, который помещен в металлическую оболочку со специальным наполнителем. После того, как в электронагреватель засыпается наполнитель, ТЭН в обязательном порядке подлежит опрессовке.

В состав конструкции в соответствии с ГОСТом входят:

• контактный стержень;
• основной нагревательный элемент в виде проволоки;
• корпус;
• наполнитель;
• герметик;
• слой изоляции;
• контактный разъем (чаще всего гайки с шайбами) для монтажа и крепления в оборудовании.

1 — оболочка, 2 — контактный стержень, 3 — нагревательная спираль, 4 — наполнитель, 5 — герметик, L — развернутая длина трубы, La — длина активной поверхности, Lk — номинальная длина контактных стержней в заделке, D — диаметр обжатого ТЭН, S — толщина стенки трубы

Для корпуса нагревательного элемента используют сплавы металлов с высоким значением удельного сопротивления. Подключение к сети осуществляется при помощи контактного стержня, который может быть представлен резьбовой шпилькой, плоским «лепестком» и прочими. Герметизация торцов обеспечивает защиту от воздействия влаги и иных внешних факторов. Под установившимся режимом работы нагревателя принято понимать состояние, при котором в течение 30 минут эксплуатации температура меняется не более чем на 3 °С (эквивалент 2.5%). В соответствии с ГОСТом 13268-88, трубчатые электронагреватели ТЭН поставляются в полностью готовом к монтажу и эксплуатации виде.

Основные параметры и характеристики

Действующий ГОСТ на изготовление трубчатых электронагревателей содержит возможные конструктивные размеры ТЭНов и их конструктивных элементов, а также их характеристики и допустимые отклонения. Нагреватели рассчитаны на различные показатели номинального напряжении от 12 до 380 В. Развернутая длина может составлять от 250 до 6300 мм. Мощность — от 0.1 до 25 кВт. Длина контактных стержней в заделке может составлять от 40 до 630 мм. Диаметр корпуса оболочки может находиться в диапазоне от 6.5 до 16 мм.

Вся продукция проходит приемку ОТК и комплекс испытаний. Каждый нагреватель проходит различные виды проверок, включая приемку и периодические тесты, с анализом показателей сопротивления изоляции, токов утечки и других параметров. Ряд исследований проводится специально для тех или иных разновидностей ТЭНов, например, испытание на устойчивость к влаге для водяного нагревателя.

Для каждого нагревательного элемента составляется маркировка, в которой обязательно должны быть указаны технические характеристики ТЭНов, применяемый стандарт, данные о торговой марке производителя, порядковый номер партии. Маркировка ТЭНа согласно ГОСТу выглядит следующим образом: ТЭН-380А12/25*230 ГОСТ 13268-88. Расшифровка такого обозначения ТЭН по ГОСТу: корпус с развернутой длиной 380 мм, контактным стержнем 40 мм (буква «А» в маркировке), диаметром трубки корпуса 12 мм, мощностью 25 кВт, на напряжение 230 В.

Встречаются модели нагревателей, рассчитанные на работу в различных видах химических сред с агрессивным составом, для которых актуальны повышенные стандарты прочности. Для нагревателей, которые рассчитаны на напряжения более 480 В, устанавливаются дополнительные изоляторы для защиты от возникновения поверхностных разрядов. Изоляция должна выполняться из качественных материалов, в холодном состоянии должна выдерживать испытательное напряжение до 1800 В (точные значения зависят от диаметра и указаны в нормативах). Помимо этого, существуют трубчатые нагреватели, работающие во взрывоопасных средах (с масло-нефтепродуктами). Изготовление и приемка такого ТЭНа осуществляется с особенной бдительностью. В приложении ГОСТа приведён перечень сред с соответствующей удельной мощностью и материалом изготовления. При производстве нагревателя для среды, отсутствующей в таблице, необходимо ориентироваться на наиболее схожую по параметрам из представленных.

Итоги

Производство трубчатых электронагревателей, их условия применения и контроль качества строго регламентированы. От того, соблюдается ли на производстве и при эксплуатации этот регламент, зависит, как долго и как качественно будет выполнять свои функции ТЭН. ГОСТы 13268-88 и 19108-81 содержат в себе ответы на все вопросы, которые могут возникнуть при изготовлении и эксплуатации нагревателя, и во всех спорных или сомнительных ситуациях следует опираться именно на них.
